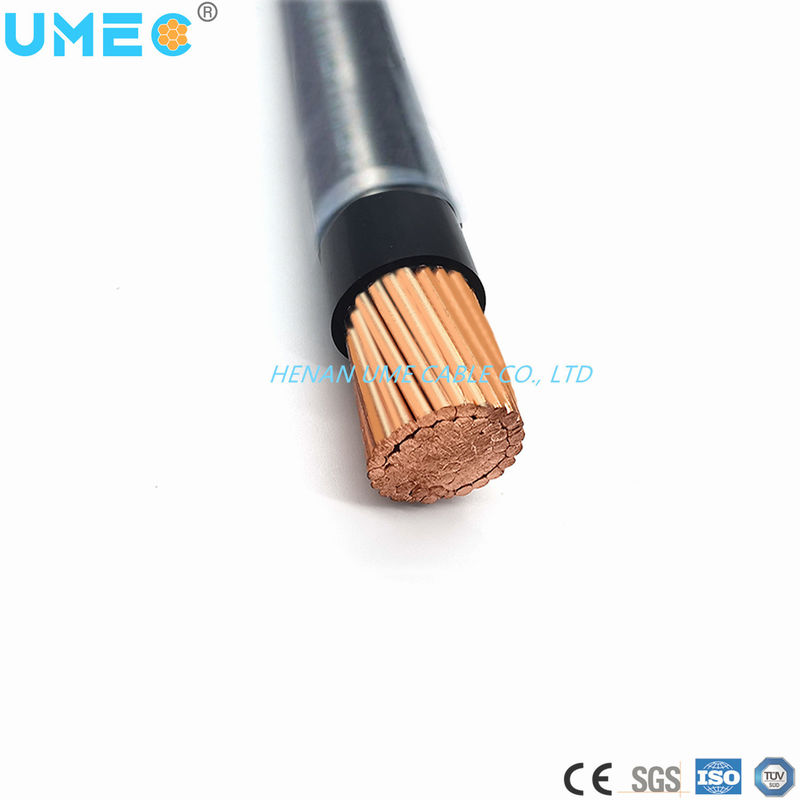

Проверка третьей стороной Принятый медный проводник Найлоновая куртка Электрический провод Thn

Термопластично-изолированный провод имеет номинальную напряженность 600 В и имеет следующее обозначение:

TW - указывает на один проводник, имеющий огнеупорную, влагостойкую термопластическую изоляцию.

THHN - обозначает один проводник с термопластичной изоляцией, устойчивой к пламени и теплу, с крышкой из экструдированного нейлона или эквивалентного материала.

THW - указывает на один проводник с термопластичной изоляцией, устойчивой к огнестойкости, влажности и теплу.

THW-2 - То же самое, что и THW, за исключением того, что провода рассчитаны на 90°C мокрый или сухой.

ТГВ - указывает на один проводник с термопластичной изоляцией, устойчивой к пламени, влаге и теплу.

THWN - обозначает один проводник с термопластичной изоляцией, устойчивой к пламени, влаге и теплу, с покрытием из экструдированного нейлона или эквивалентного материала. THWN wire suitable for exposure to mineral oil and to liquid gasoline and gasoline vapors at ordinary ambient temperature is marked "Gasoline and Oil Resistant I" if suitable for exposure to mineral oil at 60°C, или "Basinine and Oil Resistant II", если соединение подходит для воздействия минерального масла при температуре 75°C. Бензиноустойчивая проволока испытана при температуре 23°C при погружении в бензин.Считается, что он устойчив к парам бензина в пределах температурных норм.

THWN-2 - То же самое, что и THWN, за исключением того, что провода рассчитаны на 90°C влажные или сухие.

Размер ((AWG)

Структура проводника
(n/mm)

Нет, передозировка.

(мм)

ПВХ Nom. Insul. Толщина (мин.)
(мм)

ПВХ, инсулиновый, передозировка.
(мм)

Найлоновая куртка, толстая.(мм)

Нет, передозировка.

(мм)

Сопротивление ((20oC)

(Ω/km)

22

1/0.643

0.64

0.38

1.46

0.10

1.66

54.3

22

7/0.254

0.76

0.38

1.58

0.10

1.78

54.3

22

11 на 0.200

0.77

0.38

1.59

0.10

1.79

54.3

22

17/0.160

0.76

0.38

1.58

0.10

1.78

54.3

21

1/0.724

0.72

0.38

1.54

0.10

1.74

42.7

21

17/0.178

0.85

0.38

1.67

0.10

1.87

42.7

21

21/0.160

0.85

0.38

1.67

0.10

1.87

42.7

20

1/0.813

0.81

0.38

1.63

0.10

1.83

33.9

20

7/0.310

0.93

0.38

1.75

0.10

1.95

33.9

20

21/0.180

0.95

0.38

1.77

0.10

1.97

33.9

20

26/0.160

0.94

0.38

1.76

0.10

1.96

33.9

18

1/1.020

1.02

0.38

1.84

0.10

2.04

21.4

18

7/0.390

1.17

0.38

1.99

0.10

2.19

21.4

18

16/0.254

1.17

0.38

1.99

0.10

2.19

21.4

18

34/0.180

1.21

0.38

2.03

0.10

2.23

21.4

18

41/0.160

1.18

0.38

2.00

0.10

2.20

21.4

16

1/1.300

1.30

0.38

2.12

0.10

2.32

13.5

16

7/0.500

1.50

0.38

2.32

0.10

2.52

13.5

16

19/0.300

1.50

0.38

2.32

0.10

2.52

13.5

16

26/0.254

1.49

0.38

2.31

0.10

2.51

13.5

16

65 на 0.160

1.49

0.38

2.31

0.10

2.51

13.5

14

1/1.630

1.63

0.38

2.45

0.10

2.65

8.45

14

7/0.620

1.86

0.38

2.68

0.10

2.88

8.45

14

19/0.373

1.87

0.38

2.69

0.10

2.89

8.45

14

41/0.254

1.88

0.38

2.70

0.10

2.90

8.45

14

105 на 0.160

2.15

0.38

2.97

0.10

3.17

8.45

12

Половина.060

2.06

0.38

2.88

0.10

3.08

5.31

12

7/0.810

2.43

0.38

3.25

0.10

3.45

5.31

12

19/0.480

2.40

0.38

3.22

0.10

3.42

5.31

12

65 на 0.254

2.36

0.38

3.18

0.10

3.38

5.31

10

Половина.588

2.59

0.51

3.69

0.13

3.95

3.36

10

7/0.980

2.94

0.51

4.04

0.13

4.30

3.36

10

19/0.595

2.98

0.51

4.08

0.13

4.34

3.36

10

49 на 0.370

2.99

0.51

4.09

0.13

4.35

3.36

10

105 на 0.254

3.41

0.51

4.51

0.13

4.77

3.36

8

1/3.270

3.27

0.76

4.85

0.13

5.11

2.11

8

7/1.250

3.75

0.76

5.33

0.13

5.59

2.11

8

19/0.750

3.75

0.76

5.33

0.13

5.59

2.11

8

78/0.370

4.28

0.76

5.86

0.13

6.12

2.11

8

168/0.254

4.31

0.76

5.89

0.13

6.15

2.11

6

7/1.630

4.89

0.76

6.47

0.13

6.73

1.33

6

19/0.950

4.75

0.76

6.33

0.13

6.59

1.33

6

66 на 0.511

5.43

0.76

7.01

0.13

7.27

1.33

6

105 на 0.404

5.42

0.76

7.00

0.13

7.26

1.33

6

126/0.370

5.43

0.76

7.01

0.13

7.27

1.33

6

266 на 0.254

5.48

0.76

7.06

0.13

7.32

1.33

4

7/1.961

5.88

1.02

8.02

0.13

8.28

0.84

4

19/1.200

6.00

1.02

8.14

0.13

8.40

0.84

4

105 на 0.511

6.85

1.02

8.99

0.13

9.25

0.84

4

168/0.404

6.85

1.02

8.99

0.13

9.25

0.84

4

420/0.254

6.81

1.02

8.95

0.13

9.21

0.84

2

7/2.473

7.42

1.02

9.56

0.13

9.82

0.53

2

19/1.510

7.55

1.02

9.69

0.13

9.95

0.53

2

266 на 0.404

8.62

1.02

10.76

0.13

11.02

0.53

2

312/0.370

8.55

1.02

10.69

0.13

10.95

0.53

2

672/0.254

8.62

1.02

10.76

0.13

11.02

0.53

1

7/2.780

8.34

1.27

10.98

0.18

11.34

0.42

1

19/1.690

8.45

1.27

11.09

0.18

11.45

0.42

1

209/0.511

9.67

1.27

12.31

0.18

12.67

0.42

1

340/0.400

9.52

1.27

12.16

0.18

12.52

0.42

1

396/0.370

9.06

1.27

11.70

0.18

12.06

0.42

1

840/0.254

9.50

1.27

12.14

0.18

12.50

0.42

1/0

191.900/

9.50

1.27

12.14

0.18

12.50

0.33

1/0

266 на 0.511

10.28

1.27

12.92

0.18

13.28

0.33

1/0

418/0.404

10.93

1.27

13.57

0.18

13.93

0.33

1/0

498/0.370

10.93

1.27

13.57

0.18

13.93

0.33

1/0

1056/0.254

9.45

1.27

12.09

0.18

12.45

0.33

2/0

19/2.130

10.65

1.27

13.29

0.18

13.65

0.26

2/0

329/0.511

12.27

1.27

14.91

0.18

15.27

0.26

2/0

532/0.404

12.33

1.27

14.97

0.18

15.33

0.26

2/0

630/0.370

12.29

1.27

14.93

0.18

15.29

0.26

2/0

1330/0.254

12.26

1.27

14.90

0.18

15.26

0.26

3/0

19/2.390

11.95

1.27

14.59

0.18

14.95

0.21

3/0

418/0.511

13.83

1.27

16.47

0.18

16.83

0.21

3/0

666/0.404

13.80

1.27

16.44

0.18

16.80

0.21

3/0

795/0.370

13.81

1.27

16.45

0.18

16.81

0.21

4/0

19/2.680

13.40

1.27

16.04

0.18

16.40

0.17

4/0

513/0.520

15.59

1.27

18.23

0.18

18.59

0.17

4/0

840/0.404

15.50

1.27

18.14

0.18

18.50

0.17

4/0

999/0.370

15.48

1.27

18.12

0.18

18.48

0.17
